24GHz 電波式測距センサー 2D検知モデル SC1233AR3
電波式測距センサー2D検知モデル「SC1233AR3」は、外部MCUによる複雑な信号処理なしにモーション検知、距離検知が可能です。さらに、簡単な外部MCU演算により、角度検知も可能な、オールインワンパッケージで取り扱い容易な24GHz帯レーダーセンサーです。

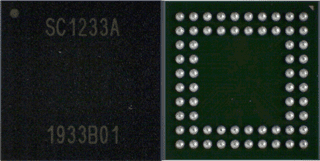

外観写真
主な特長
使いやすい
オールインワンパッケージのレーダーセンサーでシステムBOMを削減可能
内部に組み込まれた自律動作可能なモーション検知および距離検知機能により、
ホストMCUからは I2C/SPIを介してセットアップや検知結果の読み出しだけで使用可能
広い検知範囲と2D検知
望ましい検知範囲: 正面方向で 8m(*1)、 FOV:120°(*1, *2)
外部MCU演算で2D角度検知を可能にする2系統の受信アンテナ
バッテリー使用
人検知用途で約0.5mWの平均消費電力を実現(*3)
センサ起動後にホストMCUは、何らかのモーション検知されるまでセンサ制御不要でSleep可能
*1: 検知範囲は周辺環境に依存します。
*2: 検知距離半値角
*3: モーション検知モードで、0.1%のデューティーサイクルで動作させた場合
システム構成例
使用例
モーション検知(進⼊/存在検知)
内蔵信号処理エンジンが演算しDETOUT端子を通じて、動作検知結果(進入検知、存在検知)を出力します。
[進入検知]
[存在検知]
距離計測
内蔵信号処理エンジンが演算しI2CまたはSPIを介して動体までの測距結果を出力します。
角度検知
検知された物体の角度は外部MCUで演算され、存在区域として使用されます。
仕様
| 周波数範囲 | 24.06 - 24.24GHz |
|---|---|
| パッケージ | Size: 9mm x 9mm x 1.18mm, BGA package, 0.8mm pitch, 64pin |
| 供給電圧 | 1.8V |
| 消費電力 | 平均 0.5mW(*3) |
| パッケージ表面温度 (動作時) |
-40 to 105°C |
| 送信電力 | Tx EIRP (typ) 4.0dBm |
| 検知範囲 | 推奨検知範囲: 8m(*1) (正面方向) 120° FOV(*1, *2) |
| 出力信号 | 動作検知フラグ、測距データ 角度演算のための2ch複素データ |
*1: 検知範囲は周辺環境に依存します。
*2: 検知距離半値角
*3: モーション検知モードで、0.1%のデューティーサイクルで動作させた場合
評価キット
評価キット“SC1233AR3-B-001”は、24GHz電波式測距センサー”SC1233AR3”の評価環境を提供します。
評価キット内容物
SC1233AR3評価ハードウェアとUSB ケーブル (A to micro-B)
センサーライブラリー/ 評価用ソフトウェア(GUI) Windows 10対応
関連資料
評価用ソフトウェア(GUI)動作マニュアル
API仕様書
アプリケーションノート(セットアップパラメータ/ API用のサンプル C ソースコード)
詳細情報
評価キット“SC1232AR3-B-001”の詳細情報は、下記カタログをご覧ください。
SC1233AR3-B-001
