60GHz 電波式測距センサー 3D検知モデル SC1240AR3
SC1240AR3は、非常に低電力でインテリジェントなCMOS 60GHz帯レーダーセンサーです。 外部MCUなしで3D(1D、2Dを含む)センシングに使用できます。
高性能信号処理回路を内蔵し、移動物体の3次元位置データおよび任意の特定領域における物体の存在を検出します。
外観写真
主な特長
1Dから3Dセンシングに対応
1系統のTxアンテナおよび4系統(2x2アレイ)のRxアンテナにより方位角/仰角、速度、距離を検出
広帯域(最大6.8GHz)な高精度リニアチャープFMCWレーダー
センシング領域：
最大0.5m*1、1cm未満の分解能*2(パームジェスチャの場合)
最大15 m*1、12.4cm未満の分解能*2 (人検知の場合)
ハードウェア設計を容易にする高集積デバイス
信号処理ユニット(距離/ 角度/ プレゼンス検知)、アンテナ、RF回路、ADC、FIFO、SPIインタフェースを統合、セルフブート機能を搭載
廉価なBOMコスト(標準の廉価なPCBを使用可能、周辺部品が少ないため基板実装が容易)
小型パッケージ(4.0mm x 7.0mm、 BGAパッケージ)
低消費電力
4つの動作ステート(シャットダウン、 ディープスリープ、 ライトスリープ、 センシング)で制御
柔軟なデューティサイクル動作を管理する インテリジェント電力制御シーケンサーを搭載
アンテナ構成
ブロック構成図
使用例
[ROMモードでの⼈検知]
仕様
| レーダー設定モード | FMCW (Frequency Modulated Continuous Wave) |
|---|---|
| 供給電圧 | 1.8V (コア) / 1.8V～3.3V (I/O) |
| 消費電力 | 0.7mW(動作時平均値*1) / 250mW (動作時最大値) |
| 送信機 | 周波数: 57.1～63.9GHz (帯域幅: 最大6.8GHz)、EIRP: +3.0dBm |
| 受信機 | ノイズ指数: 12dB |
| デジタル部 | レーダー信号処理 (3D位置検出処理、プレゼンス検出処理)、セルフブートROM |
| 動作温度 | -40 to 85°C |
| センサー出力 | 距離検出結果、3D位置 (X, Y, Z) 検出結果、プレゼンス検出結果 |
*1: 0.1% デューティサイクル動作時

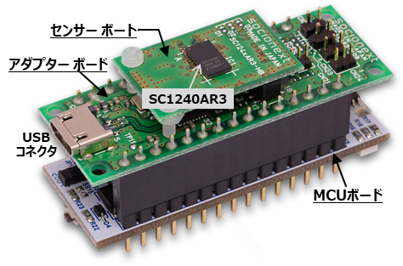

評価キット
評価キット内容物
USBケーブル付きSC1240AR3評価キットハードウェア
センサードライバー/ ライブラリおよび3D位置センシング評価ソフトウェア(GUI)
関連資料
評価ソフト(GUI)取扱説明書
制御APIのAPI仕様書
アプリケーションノート(APIのサンプルCソース)
